• Uchwyt przeznaczony dla monitorów w rozmiarze 23"- 42"
• Pochylenie w pionie: -15^o ... +15^o
• Obrót w poziomie: -90^o ... +90^o
• Poziomowanie: -4^o ... +4^o
• Nośność uchwytu: 25 kg
• Odległość telewizora od ściany: 55 - 280 mm
• Standard mocowania: VESA 75x75, 100x100, 200x100, 200x200

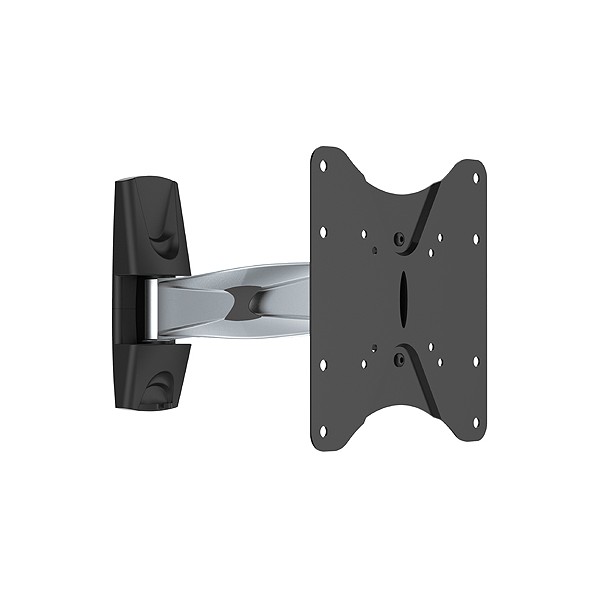

Uchwyt ścienny Signal LDA05-221 E93331 został zaprojektowany w celu umożliwienia zawieszenia na pionowej ścianie nowoczesnego „cienkiego” monitora LCD. Maksymalna nośność uchwytu to 25 kg. Uchwyt umożliwia łatwą regulację pochylenia panelu w granicach od -15^o do 15^o oraz obrotu w poziomie w granicach od -90^o do 90^o. Możliwa jest regulacja telewizora w poziomie w zakresie -4^o ... +4^o. Odległość monitora od ściany w zależności od ustawienia wynosi od 55 do 280 mm.

Konstrukcja uchwytu została przetestowana pod względem wytrzymałościowym. Narzucono obciążenie 3-krotnie przekraczające dopuszczalną wartość, po czym wykonano serię 5000 ruchów przegubem. Po zakończeniu testów sprawdzona została struktura materiału złącz.

Jeżeli użytkownik nie potrafi określić nośności ściany na której chciałby zamontować uchwyt powinien zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.

Dostarczany zestaw jest pomyślany jako kompletny i wystarczający we wszystkich typowych przypadkach – w razie mniej typowych warunków profesjonaliści montujący tego typu sprzęt powinni zapewnić ewentualne dodatkowe elementy/środki niezbędne w określonej sytuacji.

Niezbędne narzędzia: wiertło do metalu/drewna fi 3 mm (dla montażu w konstrukcji drewnianej / stalowej), wiertło do betonu fi 10 mm (dla montażu na ścianie betonowej), śrubokręt krzyżakowy o długości minimum 200mm, marker.

W razie jakichkolwiek wątpliwości co do zrozumienia procedury prawidłowego montażu uchwytu lub co do stabilności i bezpieczeństwa jego używania należy zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.

Przed rozpoczęciem montażu trzeba sprawdzić kompletność zestawu i stan elementów – w razie wątpliwości co do ich prawidłowego wykonania nie należy rozpoczynać montażu.

Nieprawidłowy montaż może być przyczyną uszkodzenia ciała lub sprzętu.

Uchwytu nie wolno używać do celów niezgodnych z przeznaczeniem. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności za nieprawidłowy montaż lub sposób użycia.

Nazwa	Signal LDA05-221
Kod	E93331
Rozmiar TV w calach	23" - 42"
Odległość od ściany	55 - 280 mm
Standard mocowania	VESA 75x75, 100x100,  200x100, 200x200
Nośność	25 kg
Pochylenie w pionie	-15o ... +15o
Obrót w poziomie	-90o ... +90o
Rotacja w płaszczyźnie ekranu	-4o ... +4o
Wymiary	230 mm x 230 mm x 280 mm
Masa własna	2,4 kg
