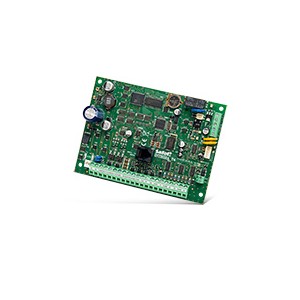

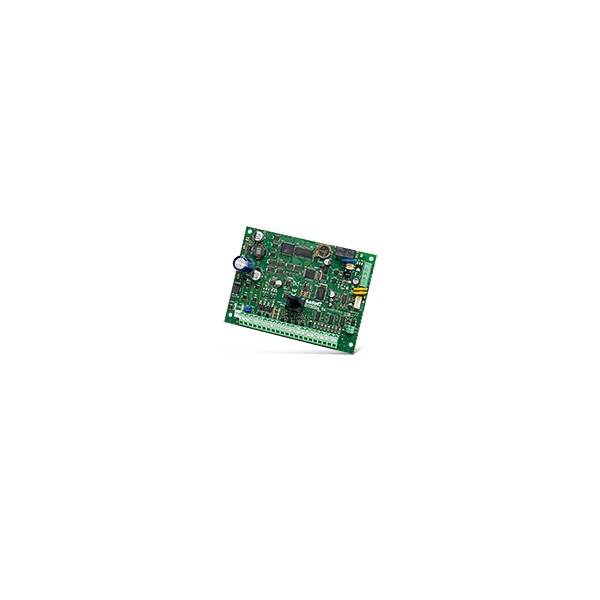

INTEGRA 24 Płyta główna centrali 4...24 wejść SATEL

Drukuj
Powiększ do pełnego rozmiaru

INTEGRA 24 Płyta główna centrali 4...24 wejść SATEL

Więcej szczegółów

Więcej informacji

DANE TECHNICZNE:

CECHY SYSTEMU:
- Klasa 50131-3: Grade 3
- Klasa zabezpieczenia: Klasa S
- Maksymalna liczba wejść w systemie: 24
- Maksymalna liczba wejść adresowalnych: (CA-64 ADR) 16
- Maksymalna liczba wejść bezprzewodowych w systemie: (ACU-100) 16
- Równoczesna obsługa wejść adresowalnych i bezprzewodowych: tak
- Maksymalna liczba wyjść programowalnych: 20
- Maksymalna liczba wyjść bezprzewodowych: (ACU-100) 16
- Współpraca z systemem bezprzewodowym ABAX: tak (przez magistralę)
- Strefy: 4
- Partycje: 1
- Użytkownicy: użytkownicy + administratorzy + instalator: 16+1+1
- Moduły rozszerzające: 32
- Pamięć zdarzeń: 899
- Timery: 16

OBSŁUGA SYSTEMU:
- Liczba obsługiwanych manipulatorów: 4
- Maksymalna liczba klawiatur strefowych: 32
- Maksymalna liczba czytników kart/pastylek DALLAS podłączonych do ekspanderów

+ czytniki w manipulatorach: 64+4

PŁYTY GŁÓWNE:
- Znamionowe napięcie zasilania płyty głównej: (±15%) 18 V AC, 50-60 Hz
- Nominalne napięcie zasilacza centrali: (±10%) 12 V DC
- Wydajność zasilacza: 1,2 A
- Obciążalność wyjść programowalnych wysokoprądowych: (±10%) 2 A
- Obciążalność wyjść programowalnych niskoprądowych: 50 mA
- Maksymalna pojemność akumulatora: 7 Ah
- Klasa środowiskowa: II
- Zakres temperatur pracy: -10°C…+55°C
- Wejścia: 4
- Wyjścia: 4
- Magistrale manipulatorów + ekspanderów: 1+1
- Wymiary płytki elektroniki (mm): 142 x 106

KOMUNIKACJA:
- Komunikator telefoniczny PSTN: tak
- Moduł GSM: tak (zewnętrzny)
- Numery do powiadamiania telefonicznego: 4
- Komunikaty głosowe: 16
- Komunikaty na pager/SMS: 16
- Obsługa modułu ETHM-1: tak
- Monitorowanie przez sieć Ethernet: tak
- Programowanie przy pomocy programu DLOADX przez sieć Ethernet: tak
- Programowanie i obsługa przy pomocy przeglądarki WWW: tak
- Obsługa przy pomocy programu GUARDX przez sieć Ethernet: tak
- Programowanie i obsługa przy pomocy telefonu komórkowego tak

WŁAŚCIWOŚCI:

- obsługa od 4 do 24 wejść
- możliwość podziału systemu na 4 strefy
- obsługa od 4 do 20 programowalnych wyjść
- magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
- wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego

i zdalnego sterowania
- obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów

i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
- 16 niezależnych timerów do automatycznego sterowania
- funkcje kontroli dostępu i automatyki domowej
- pamięć 899 zdarzeń z funkcją wydruku
- obsługa do 16+1+1 użytkowników
- port RS-232 - gniazdo RJ
- możliwość aktualizacji oprogramowania za pomocą komputera
- wbudowany zasilacz impulsowy o wydajności 1.2 A z funkcjami ładowania akumulatora i diagnostyki

Nazwa	Płyta centrali INTEGRA 24
Kod	G2002
Zalecana moc zasilacza	40 VA
Ilość wejść	4
Max. ilość wejść	24
Strefy	4
Wyjścia wysokoprądowe	2
Wyjścia niskoprądowe	2
Max. ilość wyjść	24
Liczba timerów	16
Pamięć zdarzeń	439
Max. ilość użytkowników	16
Wydajność zasilacza	1.2 A
Napięcie zasilania	18 VAC (±15%)
Pobór prądu (płyta)	max 204 mA, min. 121 mA
Parametry linii	NO, NC, EOL, 2EOL/NO, 2EOL/NC
Komunikator	telefoniczny (dialer), modem 300 bps
Maksymalna pojemność akumulatora	7 Ah
Napięcie zasilacza centrali (±10%)	13,8 V DC
Obciążalność wyjść programowalnych niskoprądowych	50 mA
Obciążalność wyjść programowalnych wysokoprądowych (±10%)	2000 mA
Certyfikat EN50131	Grade 2
Wymiary	142 x 106 mm
Temeratura pracy	-10...+55°C
