MSR504	MSR508	MSR512	MSR516
Ilość wyjść			4	8	12	16
Zakres częstotliwości	sygnał satelitarny		0,95-2,4 GHz
	sygnał TV naziemnej		4-862 MHz
Wzmocnienie	sygnał satelitarny	Wyjścia 1-4	1...4dB
		Wyjścia 5-8	-	-1...-1dB
		Wyjścia 9-12	-		-3...-2dB
		Wyjścia 13-16	-			-5...-5dB
	sygnał TV	Wyjścia 1-4	-7...-3dB
		Wyjścia 5-8	-	-8...-5dB
		Wyjścia 9-12	-		-9...-7dB
		Wyjścia 13-16	-			-10...-9dB
Maksymalny poziom wyjściowy dla sygnał satelitarnego (IMD3= 35 dB)			92 dBuV
Poziom wyjściowy dla sygnału telewizji naziemnej		Wyjścia 1-4	91 dBuV	91 dBuV	91 dBuV	91 dBuV
		Wyjścia 5-8	-	88 dBuV	88 dBuV	88 dBuV
		Wyjścia 9-12	-	-	86 dBuV	86 dBuV
		Wyjścia 13-16	-	-	-	83 dBuV
Wejście satelitarne			>30dB
Wyjście satelitarne			>30dB
Separacja pomiędzy wejściami		Terr/SAT	>=30dB
		SAT/Ter	>=40dB
Napięcia na wyjściach			H/Lo. H/Hi -18V; V/Lo,V/Hi -14V; naziemna -12V
Maksymalny pobór prądu		całość	<0,8A
		14V+12V	<0,5A
Pobór prądu z tunera			<80mA
Sygnały sterujące		V/Lo, H/Lo	11,5-14,5V/0kHz,16,5-19V/0kHz
		V/Hi, H/Hi	11,5-14,5V/22kHz,16,5-19V/22kHz
Temperatura pracy			-20stopni do +50stopni
Wymiary [mm]			200x128x53	230x128x53	270x128x53	310x128x53
Masa [kg]			0,68	0,78	0,88	0,98

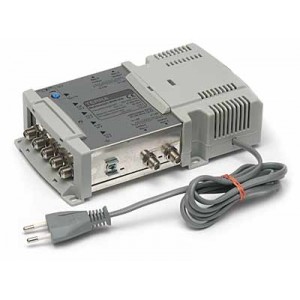

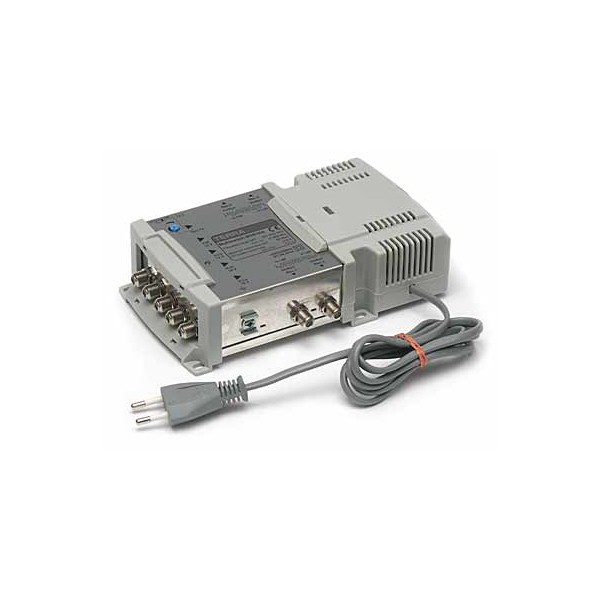

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche Terry można polecić nawet najbardziej wybrednemu klientowi. Multiswitch współpracuje ze wszystkimi platformami Cyfrowymi (POLSAT, CYFRA+, N).

Niewątpliwą zaletą multiswitchy MSR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Można tutaj podłączyć gniazda różnej odległości kablowej gniazda do multiswitcha, w taki sposób że na gniazdach otrzymamy zbliżone wartości poziomów. Dodatkowo konstruktor zastosował tutaj prekorekcje, tzn sygnały o wyższych częstotliwościach posiadają wyższe poziomy. W kablu mamy sytuację odwrotną, zatem na gnieździe poziomy się wyrównają.
Urządzenie jest zasilane napięciem 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tego napięcia.
W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia:

• 18 V DC na wejściach H,lo oraz H,Hi
• 14 V DC na wejściach V,lo oraz V,Hi
• 12 V DC na wejściu telewizji naziemnej. Napięcie to umożliwia zasilanie przedwzmacniacza antenowego.

Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

Nie obciążone wyjścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
